# Sonda ENOTEC: Conexão ao processo

#### 1. Padrão de Conexão com o Processo (ANSI 4")

A conexão mecânica padrão com o processo do cliente foi desenvolvida seguindo rigorosos critérios de engenharia para garantir estanqueidade e resistência estrutural.

* Especificação Técnica: O projeto segue rigorosamente o padrão ANSI de 4 polegadas.
* Finalidade: Essa robustez garante que a peça suporte perfeitamente as condições de pressão e dinâmicas de fluxo específicas de grandes sistemas de tubulação industrial.
* Encaixe: Esse dimensionamento permite o acoplamento ideal e sem folgas com a sonda fornecida pela C2E.

<figure><img src="https://1517670057-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FtO6FXSYkYvOihrPvlFRV%2Fuploads%2FBxb07oWaGorqyw5RyCM2%2Fimage.png?alt=media&amp;token=30dbd0d7-827f-4858-8cb9-03a93277ab32" alt=""><figcaption></figcaption></figure>

{% hint style="info" %}
Nota Comercial / Escopo: Caso o cliente solicite ou a aplicação demande, a C2E Brasil pode incluir o flange de adaptação (Código ENOTEC: ADP-6000) diretamente no fornecimento do pacote.
{% endhint %}

#### 2. Flexibilidade de Contra-Flanges e Retrofits

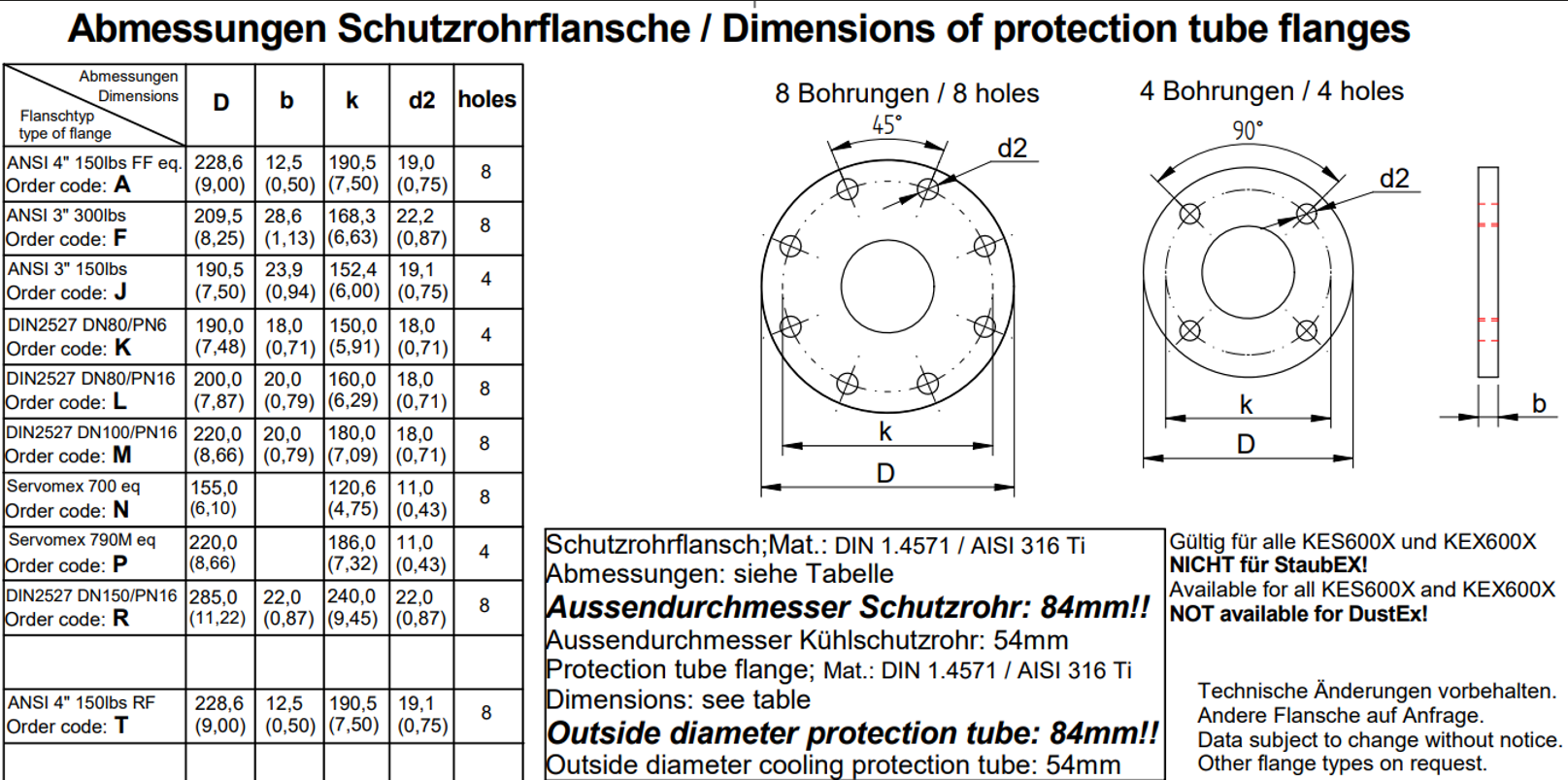

Para se adaptar às diferentes realidades de cada planta industrial, a ENOTEC disponibiliza uma ampla variedade de opções de contra-flanges para o tubo de proteção (*Schutzrohrflansche*).

* **Customização:** O cliente pode escolher o padrão de furação e diâmetro que melhor se alinhe à sua tubulação atual (conforme tabela dimensional do fabricante).
* **Diferencial de Retrofit:** Entre as opções disponíveis, destacam-se os flanges especiais projetados para conectar diretamente com os flanges das sondas. Isso facilita processos de substituição tecnológica (*retrofit*) sem a necessidade de paradas longas ou modificações estruturais complexas na tubulação do cliente.

<figure><img src="https://1517670057-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FtO6FXSYkYvOihrPvlFRV%2Fuploads%2FINB1whWSDqtG9Obkr6s2%2Fimage.png?alt=media&amp;token=f937b993-5f2a-4312-b0e9-0010fb3dff5b" alt=""><figcaption></figcaption></figure>

#### 3. Dinâmica de Instalação: Área Segura vs. Duto

A montagem de campo do analisador é dividida de forma clara para preservar a integridade dos componentes eletrônicos:

* **Safe Area (Área Segura):** Onde fica instalada a unidade eletrônica de controle (SME5 / SME55 - Proteção IP66), operando em temperaturas ambientes de -20°C a +55°C.
* **Duct (Duto de Processo):** Local de inserção da sonda de medição, interligada à unidade eletrônica por meio de cabos pneumáticos e cabos de sinal do sensor de O<sub>2</sub>/ COe (comprimento máximo suportado de até 50 metros).

<figure><img src="https://1517670057-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FtO6FXSYkYvOihrPvlFRV%2Fuploads%2Fi0p0Qrf73gJL3Wx7HGFl%2Fimage.png?alt=media&amp;token=0f7dff2c-f24f-4425-9eb5-b8373e055ce1" alt=""><figcaption></figcaption></figure>

#### 4. Diferencial C2E: Tubo de Proteção Integrado (Item 9)

Para aumentar a vida útil das células de medição em ambientes agressivos, o desenho explodido de montagem destaca um componente fundamental:

* **O Item 9 (Tubo de Proteção)**: Trata-se de uma camisa de proteção mecânica que envolve a haste principal da sonda.
* **Garantia C2E:** Este item está incluso em nosso escopo padrão de fornecimento. Ele atua como um escudo extra contra impactos físicos e choques térmicos diretos provenientes do fluxo de gás.

<figure><img src="https://1517670057-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FtO6FXSYkYvOihrPvlFRV%2Fuploads%2FDGmOY6GoGa0gBSuDL3cn%2Fimage.png?alt=media&amp;token=aafcc331-7fb7-4716-92a1-5a43af78cc64" alt=""><figcaption></figcaption></figure>

<p align="center"> <img src="https://1517670057-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FtO6FXSYkYvOihrPvlFRV%2Fuploads%2FPYSUACUYIqsFhUtH8e10%2Fimage.png?alt=media&amp;token=dfe2e99c-451f-47ff-96b8-08147b7f4a7e" alt="" data-size="original"></p>

#### 5. Reforço para Ambientes de Alta Abrasão: Escudo em V (V-Shield)

Em processos críticos com alta carga de material particulado ou gases excessivamente velozes/abrasivos, o desgaste do elemento filtrante pode ser acelerado. Como solução preventiva, podemos fornecer um acessório de reforço extra:

* **Componente**: Escudo defletor em V (2nd V-shield).
* **Código de Fábrica**: ENOTEC Art. Nr.: UBS-0009.
* **Função:** Ele é posicionado estrategicamente sobre o filtro da sonda para desviar o impacto direto das cinzas e partículas, reduzindo drasticamente a erosão mecânica e estendendo o intervalo entre as manutenções preventivas.

<p align="center"> <img src="https://1517670057-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FtO6FXSYkYvOihrPvlFRV%2Fuploads%2FEpVko1VX0ZZdbHzhPhdz%2Fimage.png?alt=media&amp;token=4642295f-abfa-41e1-ab44-608e89dc8238" alt=""></p>


---
