> For the complete documentation index, see [llms.txt](https://c2e-brasil.gitbook.io/academiatec/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://c2e-brasil.gitbook.io/academiatec/documentation/jornada-do-conhecimento/eficiencia-energetica/fluxo-de-gases.md). # Fluxo de gases

Metrologia Avançada de Fluxo em Grandes Dutos: Paradigmas de Correlação Digital e Dinâmica de Gases Quentes em Sistemas de Geração de Vapor

A quantificação estequiométrica da vazão de gases de exaustão estabelece-se como a variável mestre para o balanço de massa, a entalpia de combustão e o rigoroso controle de emissões em plantas de grande escala. No atual cenário de transição energética, a precisão metrológica é o pilar de sustentação para a conformidade com diretivas ambientais restritivas, como a IED 2010/75/EU, e para a maximização da eficiência térmica em processos de alta complexidade, como a queima de Gás de Alto Forno (BFG), caracterizado por baixo poder calorífico e alta instabilidade. A superação das limitações da mecânica de fluidos clássica, que frequentemente ignora as flutuações estocásticas em ambientes de alta carga de particulados, exige uma transição para o estudo da dinâmica interna dos dutos e a adoção de tecnologias de correlação digital, fundamentais para a estabilidade operacional de sistemas complexos de geração de vapor. ### 1. Dinâmica de Fluidos em Dutos de Grande Porte: Complexidades do Escalonamento A compreensão do regime de escoamento em dutos de grande seção transversal é um pré-requisito mandatório para a integridade metrológica. Em sistemas industriais, o Número de Reynolds (Re) atinge ordens de magnitude críticas, resultando em camadas limites complexas e perfis de velocidade assimétricos. Enquanto caldeiras flamotubulares, limitadas a capacidades de 30-40 T/h, apresentam desafios de fluxo manejáveis, caldeiras aquatubulares de refinaria, que alcançam até 350 T/h, operam em regimes de altíssima turbulência. Nestas escalas, medições pontuais via tubos de Pitot tornam-se erráticas devido à zona de "sombra" ou esteira (*wake zone*) gerada por bancos de tubos em arranjos em linha (*square*), onde a velocidade intersticial sofre flutuações severas.

A estabilidade desse perfil é governada pela tiragem (*draft*), fundamentada na Lei dos Gases Ideais (ρ=P/RT). A tiragem natural, movida pela diferença de densidade, é frequentemente substituída pela tiragem mecânica equilibrada, utilizando ventiladores de tiragem forçada (FD) e induzida (ID). Um risco crítico negligenciado em regimes transientes é o choque de Joukowski (ou implosão do duto): o fechamento abrupto de *dampers* ou o desligamento súbito do queimador pode gerar vácuos severos por inércia de fluxo, causando deformações estruturais catastróficas. Portanto, a metrologia deve possuir uma resposta dinâmica de alta velocidade para permitir que o sistema de controle mitigue tais riscos de subpressão.

### 2. Metrologias de Velocidade: O Paradigma da Correlação Digital (Cross-correlation) A medição contemporânea em grandes dutos transita do diferencial de pressão para a análise de assinaturas estatísticas. A Correlação Digital baseia-se na detecção de "assinaturas de turbulência" (*eddies*), estruturas coerentes transportadas pelo escoamento. O sistema utiliza dois sensores posicionados a uma distância conhecida (L). O sinal captado no ponto upstream, x(t), é comparado ao sinal downstream, y(t), através da função de correlação cruzada no domínio do tempo:

R_xy(τ)=lim_T→∞(1/T) ∫^T₀ x(t)y(t+τ)dt

O algoritmo identifica o tempo de trânsito (τ_max) correspondente ao pico máximo de correlação, permitindo o cálculo da velocidade real via v=L/τ_max. Esta técnica de processamento de sinais garante imunidade absoluta ao *drift* e à histérese térmica, uma vez que a metrologia não depende da magnitude absoluta da pressão ou temperatura, mas sim do rastreamento temporal de padrões estocásticos. Tal robustez é essencial em cenários de carga variável, onde a variabilidade da densidade comprometeria a linearidade de qualquer sensor de pressão diferencial.

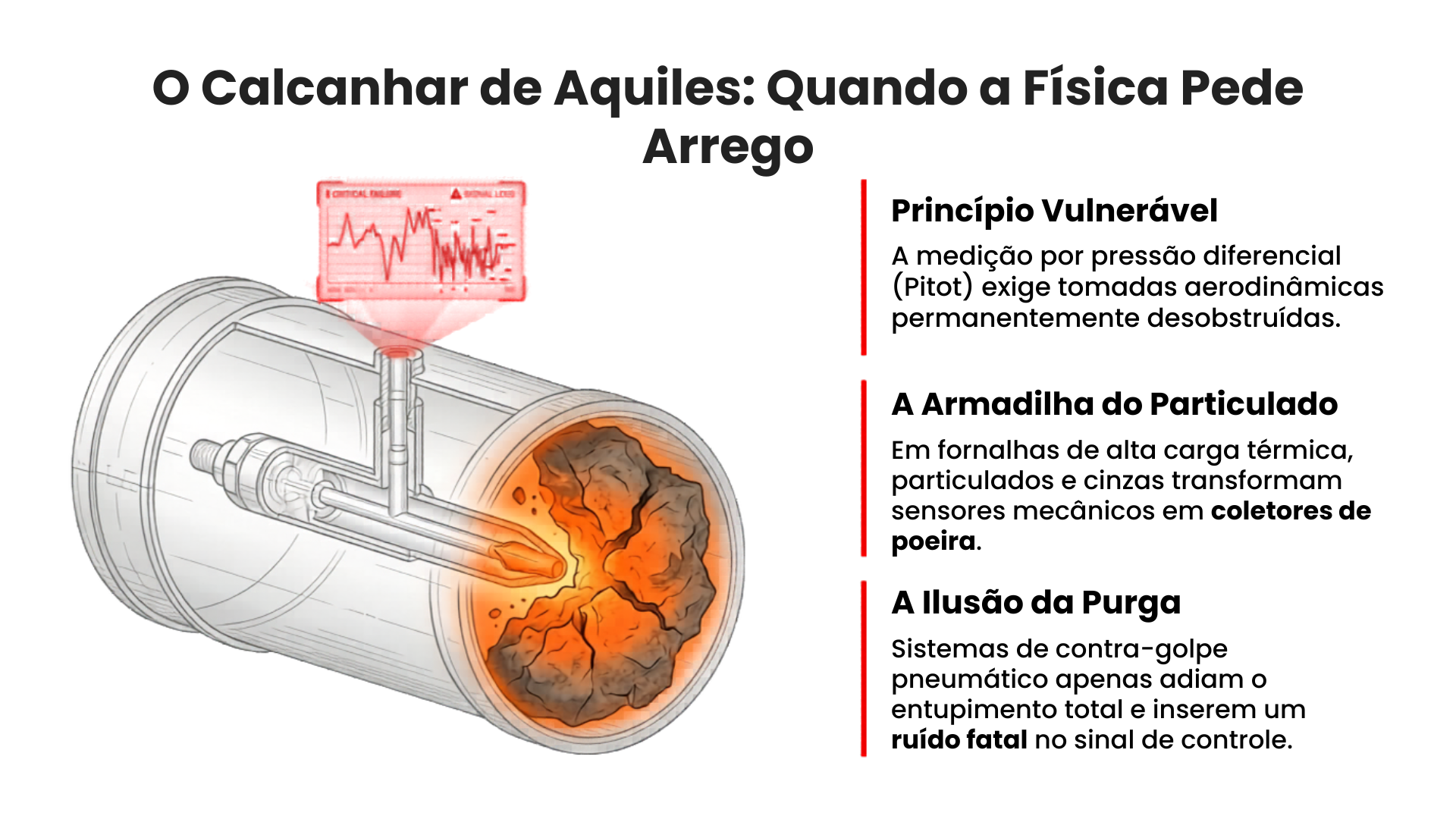

### 3. Análise Comparativa e Robustez em Ambientes Industriais Severos Ambientes de combustão industrial, particularmente em siderurgias e plantas de biomassa, impõem severidade extrema à instrumentação. O método de Pressão Diferencial (Equação de Bernoulli) apresenta falhas catastróficas nestas condições. Um ponto crítico é o ponto de orvalho ácido (*acid dew point*): a condensação de vapores ácidos em ambientes com óxidos de enxofre e nitrogênio provoca a corrosão e a obstrução imediata das tomadas de pressão dos tubos de Pitot. Além disso, o alto teor de cinzas e particulados abrasivos degrada as bordas de ataque dos sensores intrusivos, alterando permanentemente o coeficiente de descarga. Em contraste, a Correlação Digital, implementada por sensores não intrusivos ou de alta resistência, mantém a integridade do sinal mesmo em trechos retos, onde o perfil de velocidade não está plenamente desenvolvido. Enquanto métodos baseados em pressão exigem perfis laminares e limpos para evitar erros de leitura, a correlação digital prospera na turbulência, utilizando as próprias flutuações do fluido como portadoras de informação metrológica, eliminando paradas para manutenção por entupimento de sensores. ### 4. Integração Técnica PROMECON: Eficiência Energética e o "Sweet Spot" de Combustão A integração entre metrologia de fluxo e termodinâmica aplicada permite o gerenciamento preciso do "Sweet Spot" de combustão. A análise química isolada é insuficiente; o controle dinâmico da potência dos ventiladores FD/ID exige o dado da vazão mássica (kg/h) em tempo real para alimentar algoritmos de Inversores de Frequência (VFD). A modulação de frequência dos ventiladores, baseada em dados de correlação digital, permite ajustes finos na razão ar-combustível, minimizando as perdas por calor sensível na chaminé (*stack losses*).

Em plantas de valorização energética (*Waste-to-Energy*), onde o combustível possui alta heterogeneidade, a precisão do fluxo gasoso permite uma elevação de até 25% na recuperação de energia térmica. O impacto ambiental é igualmente quantificável: a automação avançada de *dampers* e VFDs, suportada por dados precisos, resulta em reduções de 80% nas emissões de particulados e até 70% na emissão de NOx, conforme documentado em estudos de caso em WtE na Alemanha. O dado mássico torna-se, assim, o insumo fundamental para a automação de baixo carbono. ### 5. Conclusão A análise dos sistemas de exaustão e geração de vapor reitera que a metrologia por correlação digital transcende a função de simples instrumentação, posicionando-se como um requisito mandatório para a estabilidade operacional de sistemas complexos. Em caldeiras aquatubulares de alta capacidade e plantas de economia circular, o domínio da dinâmica de gases, desde a prevenção de choques de Joukowski até a otimização térmica via VFD, depende de uma medição de fluxo robusta, imune a variações termodinâmicas e obstruções físicas. A transição para este paradigma metrológico é, portanto, o alicerce para uma indústria sustentável, eficiente e tecnicamente resiliente.

Fontes

* BEALE, S. B. Tube Banks, Crossflow over. *Thermopedia*, 2 fev. 2011. Disponível em: [https://thermopedia.com/content/1211](https://www.google.com/url?sa=E\&q=https%3A%2F%2Fthermopedia.com%2Fcontent%2F1211). Acesso em: 24 abr. 2026. * DINÂMICA e Engenharia do Fluxo de Gases em Caldeiras Industriais. \[S.l.: s.n., s.d.]. (Documento em formato Markdown contido nas fontes). * FITRA, J. Understanding Boiler Draft Types. *Scribd*, \[s.d.]. Disponível em: [https://www.scribd.com/document/256112732/Draft-Boiler-and-Furnace](https://www.google.com/url?sa=E\&q=https%3A%2F%2Fwww.scribd.com%2Fdocument%2F256112732%2FDraft-Boiler-and-Furnace). Acesso em: 24 abr. 2026. * NORA. Chapter 6 - Draft and Venting. *NORA*, \[s.d.]. Disponível em: [https://noraweb.org/wp-content/uploads/2016/10/NORA-Silver-Chapter-6.pdf](https://www.google.com/url?sa=E\&q=https%3A%2F%2Fnoraweb.org%2Fwp-content%2Fuploads%2F2016%2F10%2FNORA-Silver-Chapter-6.pdf). Acesso em: 24 abr. 2026.
